hoosing a 소형 스크루 공기 압축기는 귀중한 생산 공간을 절약하는 데 도움이 될 수 있습니다. 실용적인 배치 덕분에 기계는 냉각, 유지보수 및 일상적인 접근을 위한 충분한 공간을 확보할 수 있습니다. 주문하기 전에 캐비닛 주변과 상단을 포함한 전체 설치 구역을 평가하십시오. 이는 작은 장비 설치 면적을 작업 가능한 설치로 바꾸는 데 도움이 됩니다.

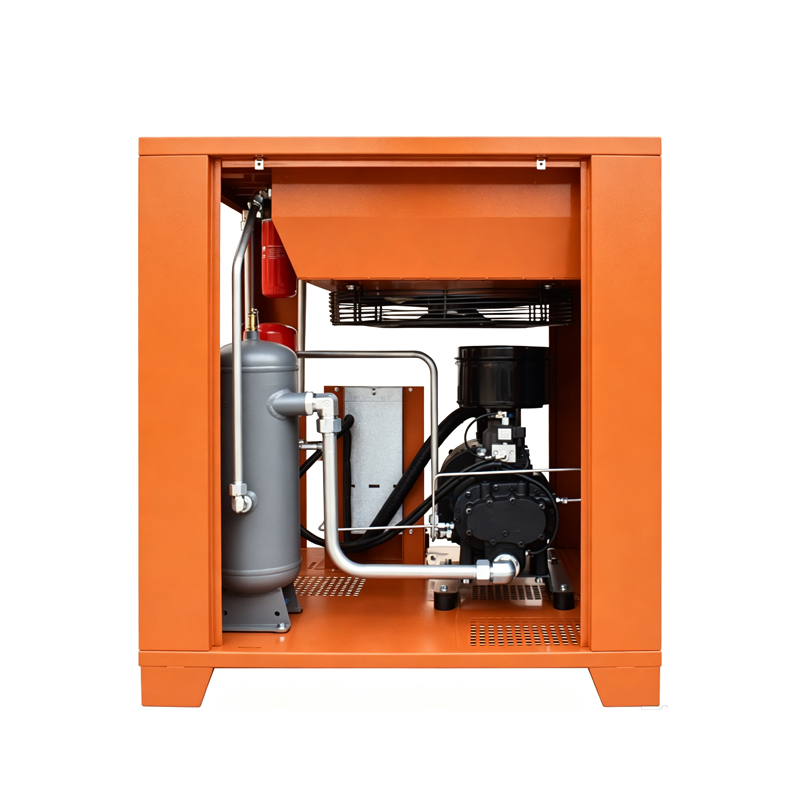

축척된 평면도로 시작하십시오. HUADA SG-50 37 kW 단단 영구 자석 VSD 스크루 콤프레샤, 캐비닛 치수는 1000 × 1100 × 1200 mm(길이 × 너비 × 높이)로 고시되어 있으며, 캐비닛 설치 면적은 1.10 m²입니다. 설치 도면에 표시된 모델별 서비스 및 냉각 여유 공간을 추가하십시오. 전체 설치 공간은 캐비닛 설치 면적보다 더 많은 공간을 차지하게 됩니다.

계획 콤프레샤실 환기냉각 공기 통로 주변. 적절한 유입 공기와 뜨거운 배기가스가 냉각 흡입구로 다시 돌아오지 않고 배출될 수 있는 경로를 제공하십시오. 예상되는 가장 더운 현장 조건을 선택된 장비의 허용 주위 온도 범위와 비교하여 확인하십시오. 덕트 공사가 제안된 경우, 팬이나 통풍구를 크기별로 선정하기 전에 제조사와 협의하여 냉각 공기 흐름과 허용 가능한 덕트 저항을 확인하십시오.

공기 압축기 설치의 경우공기 압축기 설치,바닥 면적만큼이나 세심하게 서비스 접근 공간을 배치하십시오. 패널이 완전히 열릴 수 있는지, 소모품을 교체할 수 있는지, 쿨러를 청소할 수 있는지 확인하십시오. 제어기와 전기함에 대한 접근성을 확보하십시오. 선택한 모델의 지침을 사용하여 필요한 여유 공간을 확보하고, 공구와 교체 부품을 이동할 수 있는 공간을 남겨두십시오.

배치를 최종 확정하기 전에 배송 경로와 시스템 연결부를 확인하십시오. 출입문, 회전 구역, 상부 장애물을 측정하고 포장된 치수, 취급 방법 및 바닥 하중을 확인하십시오. 공기 배출구, 전원 연결부, 배수 경로뿐만 아니라 필요한 리시버 및 공기 정조화 장비를 위한 공간을 표시하십시오. 공급 전압, 상(phase), 주파수를 협의한 다음, 공급된 구성에 대한 최종 설치 도면을 확인하십시오.

공기 수요량 확인으로 공간 계획을 완료하십시오. 필요한 압력에서 선택한 모델의 토출량을 일반 및 최대 수요량에 맞추고, 운전 패턴에 대한 적합성을 확인하십시오. 새로운 압축기 구역을 계획하거나 기존 장비를 교체하시나요? HUADA에 배치 스케치, 현장 사진, 요구 압력, 공기량 및 전원 공급 장치를 보내어 모델 추천 및 설치 요구 사항을 요청하세요.
